过电流保护控制和防止失速功能

1.过电流保护控制

变频器运行中，如遇到突变性电流或者峰值电流超过变频器允许值的情况，都会引起变频器过流保护。

（1）过电流的原因

①拖动系统运行过程中，负载发生突变，出现过电流；

②对于大惯性负载，而且升/降速时间设置得比较短也将导致过电流；

③外部故障引起的过电流，如电动机堵转，变频器输出侧短路或接地等。

2. 过电流处理方法

无论是负载突变，还是升/降速过程中短时间的过电流，总是不可避免的。

因此，对变频器过电流的处理原则是尽量避免跳闸。为此，变频器具有防止跳闸的自处理功能，也称防失速功能。只有当冲击电流峰值过大时，才迅速跳闸，使变频器得到保护。

（1）负载突变

当变频器在运行中出现过电流时，为使变频器不发生报警或停车，用户可根据电动机额定电流和负载的具体情况设定一个限值电流I_SET。当电流超过设定限值I_SET时，变频器先是将输出频率适当降低，待电流低于限值I_SET时，工作频率再逐渐恢复。如图4-27所示。

（2）升/降速时间过短

在升/降速过程中，当电流超过设定限值I_SET时，变频器将暂时停止升/降速，待电流下降到限值I_SET以下时，再行升/降速动作。可见，经这样处理后，延长了升/降速时间，如图4-28所示。

（3）防止失速功能与参数设置

    如果给定的加速或减速时间过短，变频器的输出频率变化远远超过电动机转速的变化，变频器将因过电流和再生电压过高而跳闸，运行停止，这种现象称作失速。为了防止失速使电动机继续运行，就要检测出电流和再生电压大小以进行频率控制,适当抑制加减速速率，也就是防止失速的动作水平。

    防失速功能设置以下三个参数，如图4-29所示。

防止失速动作水平功能设置：Pr.22

参数设定范围：0～200%

倍速时失速防止动作补正系数：Pr.23

参数设定范围：0～200%

防止失速动作开始降低时的频率：Pr.66

参数设定范围：0～400Hz

2.电子热保护

电子热保护，主要是针对电动机过载进行保护。其保护的主要依据是电动机的温升。如长时间低速运行时，因电动机冷却能力下降而出现过热。电子热保护功能与参数设置如下：

电子过热保护功能设置：Pr.9

参数设定范围：0～500A

在使用变频器时，对于不同的负载，要选择与负载最相适宜的U/f输出特性。其功能与参数设置如下：

在使用变频器时，对于不同的负载，要选择与负载最相适宜的U/f输出特性。其功能与参数设置如下：

适用负载选择功能设置：Pr.14

参数设定范围：

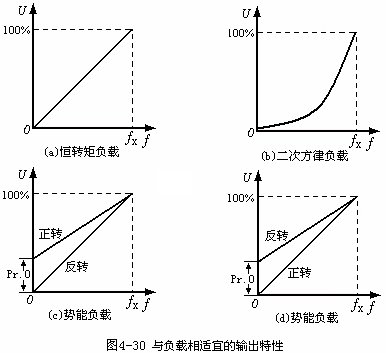

“0”适用于恒转矩负载，如图4-30（a）所示；

“1”适用于二次方律负载, 如图4-30（b）所示；

“2”适用于势能负载，正转时按Pr.0的设定值，反转时转矩补偿为0%，如图4-30（c）所示；

“3”适用于势能负载，正转时转矩补偿为0%，反转时按Pr.0的设定值，如图4-30（d）所示。
