三菱变频器调速系统的主电路

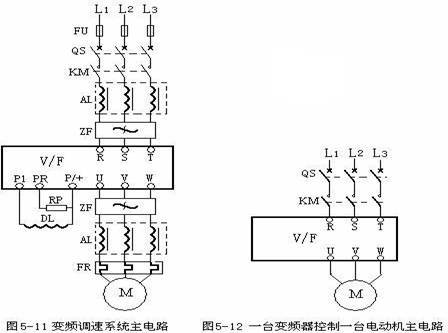

交流电源到负载之间的电路，称为三菱变频器调速系统的主电路。各种不同型号的三菱变频器主回路接线端子基本是相同的。R、S、T为交流电源输入端， U、V、W为变频电源输出端。若要构成一个比较完整的主电路，需要变频器与许多外接电器一起配合使用。变频调速系统主电路如图5-11所示。将三相交流电源接入用于短路保护的熔断器FU。自动空气开关QS作为整个电源开关。接触器KM用于变频器电源控制。交流电抗器AL与噪声滤波器ZF用于变频器输入输出电路的滤波与抗干扰。三相交流电源接到变频器电源输入端子R、S、T。由三菱变频器输出端子U、V、W经输出交流电抗器AL和热继电器FR接至电动机。

在实际工程中，变频器电路中的外接电器不一定需要全部连接，有的电器只是选用件。图5-12所示是最常见的一台变频器驱动一台电动机的主电路。由于变频器内部有电子热保护功能，因此，在只接一台电动机的情况下，可以不必接热继电器FR。

有些系统为了降低设备成本，由一台变频器控制多台电动机。但一台三菱变频器只能驱动一台电动机，而其它各台电动机在工频运行。常用的多台水泵供水系统就是采用这种方式控制，称为1控X。在这种情况下，熔断器FU和热继电器FR是不能省掉的。
